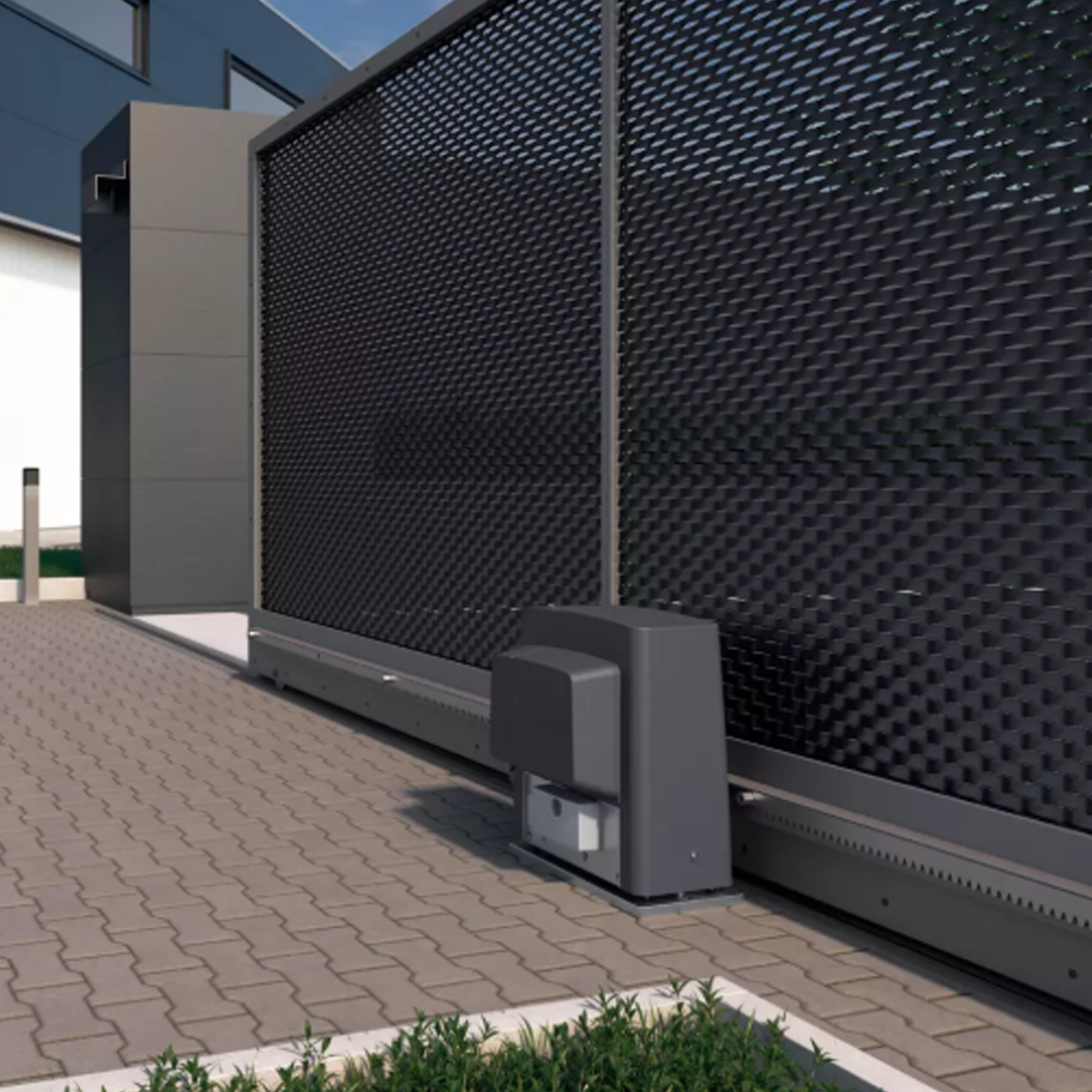

Solution for sliding gates in residential environments

Encoder-based motion control.

Ready for magnetic limit switch installation.

Control board with terminals, display, and memory for up to 250 users.

The safety inputs can be configured to directly control 8.2 kΩ resistive safety edges.

Self-diagnosing safety devices.

Developed with CONNECT technology for remote digital control via gateway or locally via CAME KEY.

Category:

• Disponible avec pignon module 4 ou 6.
• Prêt pour l’installation de fins de course magnétiques.
• Carte de contrôle avec borniers, écran et mémoire pour jusqu’à 250 utilisateurs.
• Les entrées de sécurité peuvent être configurées pour contrôler directement les bordures sensibles résistives (8 kΩ2).
• Dispositifs de sécurité auto-diagnostiqués.
• Version triphasée 230 – 400 V AC pour le modèle 2200 kg.
• Développé avec la technologie CONNECT pour un contrôle numérique à distance via passerelle ou localement via CAME KEY.

Maximum wing weight: 2200 kg
Maximum wing length: 23 m
Usage: 22 cycles/hour



MODELS 801MS-0070 801MS-0080 801MS-0090 801MS-0100 801MS-0120
Protection rating (IP) 44 44 44 44 44
Power supply (V – 50/60 Hz) 230 AC 230 AC 230 AC 230 AC 230 AC
Motor supply (V) 230 230 230 230 230
Current (A) 4,5 3,3 4,2 5,1 5,1
Power (W) 520 380 480 580 580
Operating speed (m/min) 10,5 10,5 10,5 10,5 10,5
Cycles per hour 14 14 14 14 22
Pulling force (N) 800 850 1150 1500 1500
Operating temperature (°C) -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55 -20 ÷ +55
Storage temperature (°C) -20 ÷ +70 -20 ÷ +70 -20 ÷ +70 -20 ÷ +70 -20 ÷ +70



MODELS 801MS-0070 801MS-0080 801MS-0090 801MS-0100 801MS-0120 801MS-0130
Maximum wing weight (kg) 800 1200 1800 2200 2200 2200
Pinion module 4 4 4 6 4 6



Refer to PDF
